Corpo in ottone stampato nichelato
-
Elica in nylon 6-6
-
Tubo in vetro pirex
-
Temperatura di esercizio 90°C max
-
Pressione max 30 Bar a 90°C dal codice 10.500 al codice 10.503
-
Pressione max 15 Bar a 90°C dal codice 10.504 al codice 10.509
Per temperature superiori ai 90°C e fino a 200 °C
interpellare il nostro ufficio tecnico.

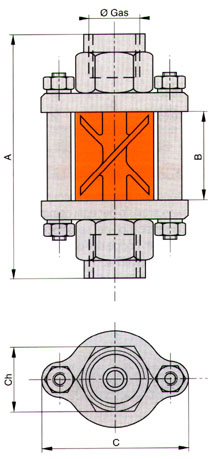

Figura 1
|
|
codice |
Ø |
A |
B |
C |
Ch |
| FIGURA 1 |
| 10.500 |
1/4" |
66 |
22 |
37 |
17 |
| 10.501 |
3/8" |
94 |
31 |
58 |
27 |
| 10.502 |
1/2" |
94 |
31 |
58 |
27 |
| FIGURA 2 |
| 10.502/A |
3/4" |
105 |
47 |
67 |
42 |
| 10.503 |
1" |
105 |
47 |
67 |
42 |
| 10.504 |
1 1/4" |
156 |
66 |
80 |
60 |
| 10.505 |
1 1/2" |
156 |
66 |
80 |
60 |
| 10.506 |
1 3/4" |
186 |
66 |
90 |
80 |
| 10.507 |
2" |
186 |
66 |
90 |
80 |
| 10.508 |
2 1/2" |
260 |
80 |
120 |
100 |
| 10.509 |
3" |
260 |
80 |
120 |
100 |
Figura 2
|
