ELETTROPOMPE MP
|
Caratteristiche costruttive:
- pompa ingranaggi adatta per pressioni fino a 100 atm con raccordi in entrata e uscita orientabili nei 360°
- motore elettrico trifase 220/380 V, 4 poli, tipo unificato forma B3/B14, chiuso
autoventilato
A richiesta motore elettrico con voltaggio diverso ed in esecuzione antideflagrante.

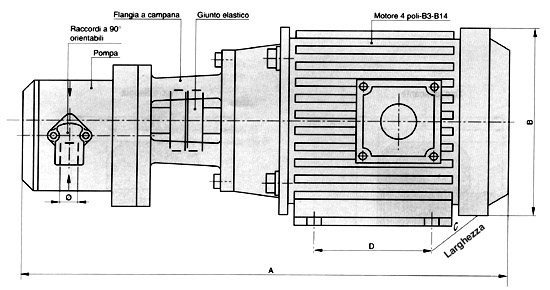

Accoppiamento motore-pompa mediante campana in lega leggera e giunto elastico.
Variando la potenza applicata varia la pressione di lavoro.
Queste elettropompe sono adatte per veicolare liquidi lubrificanti.
Per un corretto funzionamento ed una lunga durata esse devono essere munite di adatto filtro di aspirazione della nostra serie a cartuccia stellare.
Le dimensioni esterne ed i pesi si intendono approssimativi. Portate diverse a richiesta fino a 200 I/1°
|
codice |
portata L/1° |
motore
4 poli
HP |
press
bar |
A
m/m |
B
m/m |
D=fianco
C=fronte
CxD |
fori
fissag.
piedi Ø |
peso
kg |
raccordi
a 90°
filettati |
Ø
entr. |
Ø
uscita |
MP2/025 |
2 |
0,25 |
18 |
315 |
130 |
100/80 |
7 |
8 |
3/8"gas |
3/8"gas |
MP2/05 |
2 |
0,5 |
55 |
350 |
145 |
112/90 |
7 |
9 |
MP2/1 |
2 |
1 |
100 |
400 |
160 |
125/100 |
9 |
12 |
MP4/025 |
4 |
0,25 |
13 |
320 |
130 |
100/80 |
7 |
8 |
MP4/05 |
4 |
0,5 |
30 |
360 |
145 |
112/90 |
7 |
9 |
MP4/1 |
4 |
1 |
50 |
400 |
160 |
125/100 |
9 |
12 |
MP6/025 |
6 |
0,25 |
6 |
320 |
130 |
100/80 |
7 |
8 |
MP6/05 |
6 |
0,5 |
20 |
360 |
145 |
112/90 |
7 |
9 |
MP6/1 |
6 |
1 |
35 |
400 |
160 |
125/100 |
9 |
12 |
MP8/05 |
8 |
0,5 |
16 |
380 |
145 |
112/90 |
7 |
11 |
MP8/1 |
8 |
1 |
30 |
400 |
160 |
125/100 |
9 |
14 |
MP10/05 |
10 |
0,5 |
15 |
380 |
145 |
112/90 |
7 |
11 |
MP10/1 |
10 |
1 |
28 |
400 |
160 |
125/100 |
9 |
14 |
|
codice |
portata L/1° |
motore
4 poli
HP |
press
bar |
A
m/m |
B
m/m |
D=fianco
C=fronte
CxD |
fori
fissag.
piedi Ø |
peso
kg |
raccordi
a 90°
filettati |
Ø
entr. |
Ø
uscita |
MP16/05 |
16 |
0,5 |
8 |
390 |
145 |
112/90 |
7 |
11 |
3/4"gas |
1/2"gas |
MP16/1 |
16 |
1 |
15 |
410 |
160 |
125/100 |
9 |
14 |
MP16/2 |
16 |
2 |
28 |
450 |
185 |
140/125 |
9 |
20 |
MP16/3 |
16 |
3 |
42 |
480 |
200 |
160/140 |
12 |
25 |
MP22/1 |
22 |
1 |
12 |
410 |
160 |
125/100 |
9 |
14 |
MP22/2 |
22 |
2 |
23 |
450 |
185 |
140/125 |
9 |
20 |
MP22/3 |
22 |
3 |
34 |
480 |
200 |
160/140 |
12 |
25 |
MP28/1 |
28 |
1 |
10 |
420 |
160 |
125/100 |
9 |
14 |
MP28/2 |
28 |
2 |
18 |
460 |
185 |
140/125 |
9 |
20 |
MP28/3 |
28 |
3 |
28 |
490 |
200 |
160/140 |
12 |
25 |
MP33/1 |
33 |
1 |
9 |
450 |
160 |
125/100 |
9 |
19 |
MP33/2 |
33 |
2 |
16 |
470 |
185 |
140/125 |
9 |
20 |
MP33/3 |
33 |
3 |
25 |
490 |
200 |
160/140 |
12 |
25 |
|
codice |
portata L/1° |
motore
4 poli
HP |
press
bar |
A
m/m |
B
m/m |
D=fianco
C=fronte
CxD |
fori
fissag.
piedi Ø |
peso
kg |
raccordi
a 90°
filettati |
Ø
entr. |
Ø
uscita |
MP40/2 |
40 |
2 |
14 |
470 |
185 |
140/125 |
9 |
26 |
1"gas |
3/4"gas |
MP40/3 |
40 |
3 |
20 |
490 |
200 |
160/140 |
12 |
30 |
MP40/4 |
40 |
4 |
26 |
490 |
200 |
160/140 |
12 |
34 |
MP48/2 |
48 |
2 |
14 |
470 |
185 |
140/125 |
9 |
26 |
MP48/3 |
48 |
3 |
20 |
490 |
200 |
160/140 |
12 |
30 |
MP48/4 |
48 |
4 |
26 |
490 |
200 |
160/140 |
12 |
34 |
MP55/2 |
55 |
2 |
12 |
500 |
185 |
140/125 |
9 |
26 |
MP55/3 |
55 |
3 |
18 |
500 |
200 |
160/140 |
12 |
30 |
MP55/4 |
55 |
4 |
24 |
500 |
200 |
160/140 |
12 |
34 |
MP67/2 |
67 |
2 |
10 |
500 |
185 |
140/125 |
9 |
26 |
MP67/3 |
67 |
3 |
15 |
500 |
200 |
160/0140 |
12 |
30 |
MP67/4 |
67 |
4 |
20 |
500 |
200 |
160/140 |
12 |
34 |
|
|
